۱. طراحی جامع نقشه‌های الکتریکال و شماتیک‌ها

طراحی انواع نقشه‌های الکتریکال برای طیف وسیعی از تجهیزات و سیستم‌های تابلو برق، از جمله:

• تابلوهای کنترل صنعتی (PLC/DCS): مدارات فرمان و قدرت مورد نیاز برای اتوماسیون فرآیندها و خطوط تولید.
• تابلوهای توزیع و قدرت (LV/MV): طراحی دقیق سیستم‌های توزیع، حفاظت و اندازه‌گیری.
• تابلوهای چنج‌اور اتوماتیک/دستی (ATS/MTS): مدارات کنترلی برای سوییچینگ خودکار یا دستی بین منابع تغذیه (برق شهر و ژنراتور).
• تابلوهای بانک خازنی (PFC): طراحی مدارات تصحیح ضریب توان جهت جبران‌سازی و بهینه‌سازی مصرف انرژی.
• تابلوهای برق ساختمانی: نقشه‌های تابلوهای اصلی و فرعی مربوط به پروژه‌های ساختمانی.

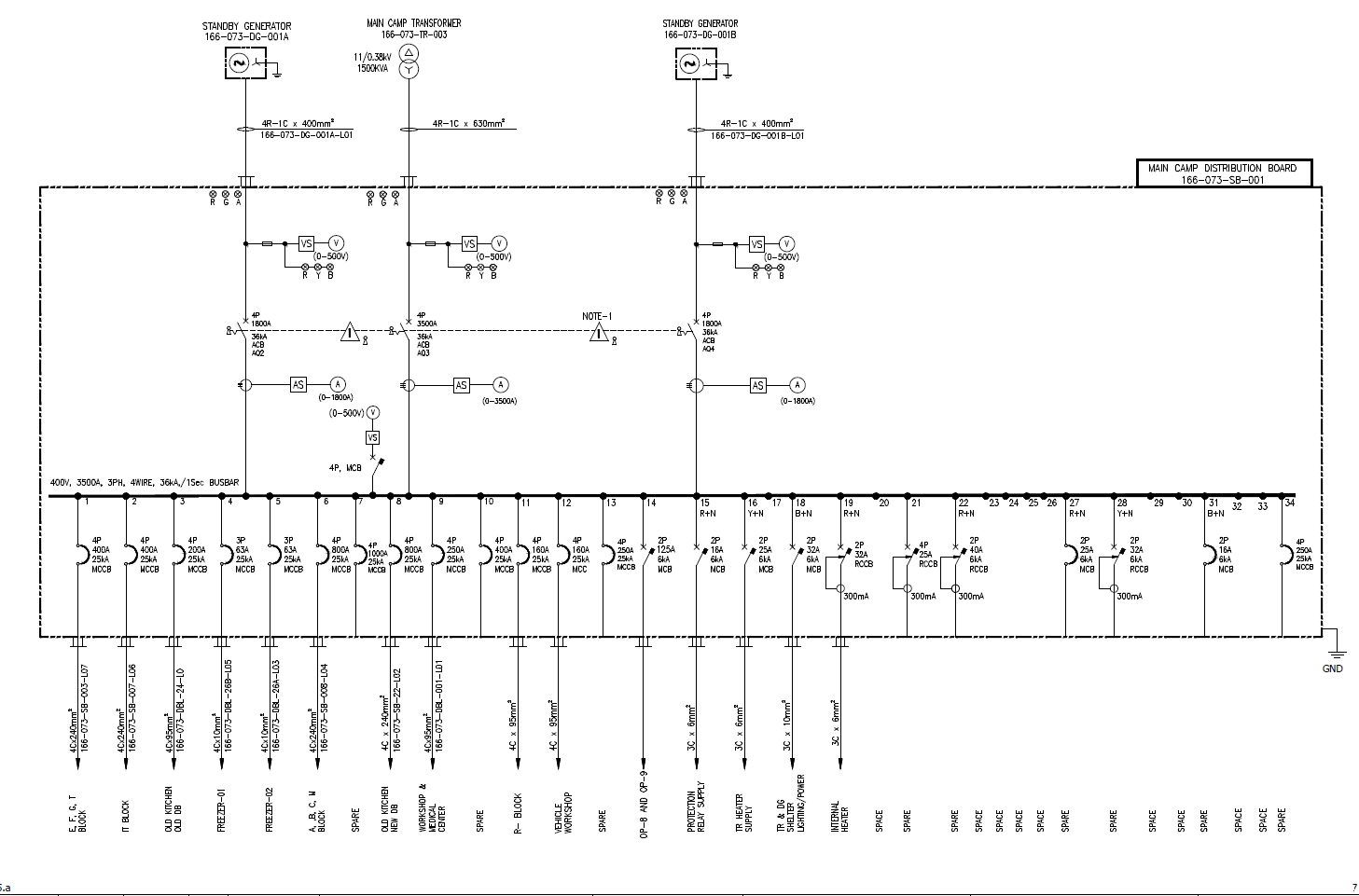

این خروجی‌ها شامل: نقشه‌های تک‌خطی (SLD - Single Line Diagram) برای نمای کلی توزیع، نقشه‌های چندخطی یا وایرینگ (MLD - Multi Line Diagram) برای جزئیات سیم‌بندی هر قطعه، و همچنین گزارش‌های کامل فنی و مهندسی هستند.

۲. مدل‌سازی و مدیریت مواد

برای اطمینان از صحت ساخت و اجرای بهینه، خدمات جانبی زیر نیز ارائه می‌شود:

• جانمایی تابلو (Panel Layout): طراحی جانمایی قطعات و تجهیزات در فضای دو بعدی (2D) و سه‌بعدی (3D) با در نظر گرفتن ابعاد استاندارد و الزامات فضای داکت و سیم‌کشی.
• تهیه مستندات خرید و ساخت: تولید دقیق کلیه لیست‌های مورد نیاز بخش‌های خرید و تأمین پروژه:
  • لیست قطعات نهایی (BOM - Bill of Materials)
  • برآورد مقدار مواد اولیه (MTO - Material Take-Off)
  • درخواست مواد (MR - Material Request)
  • گزارش‌گیری‌های مکمل نظیر لیست کابل‌ها، لیبل‌های ترمینال و سایر مستندات نرم‌افزاری (Summrized Part List, Etc).

ابزارهای اصلی: EPLAN Electric P8 و نرم‌افزارهای مرتبط
